HUAWEI Matebook 折りたたみノートパソコンプロトタイプ

材質	アルミニウム 6061-T6、304 ステンレス鋼、ABS、PMMA
テクノロジー	CNC加工
許容範囲	±0.05mm
表面仕上げ	研磨、アルマイト処理、塗装、革巻き、デジタルインクジェット印刷、シルクスクリーン
色	ブラック、ホワイト
数量	2セット
リードタイム	7日間

プロジェクトの課題

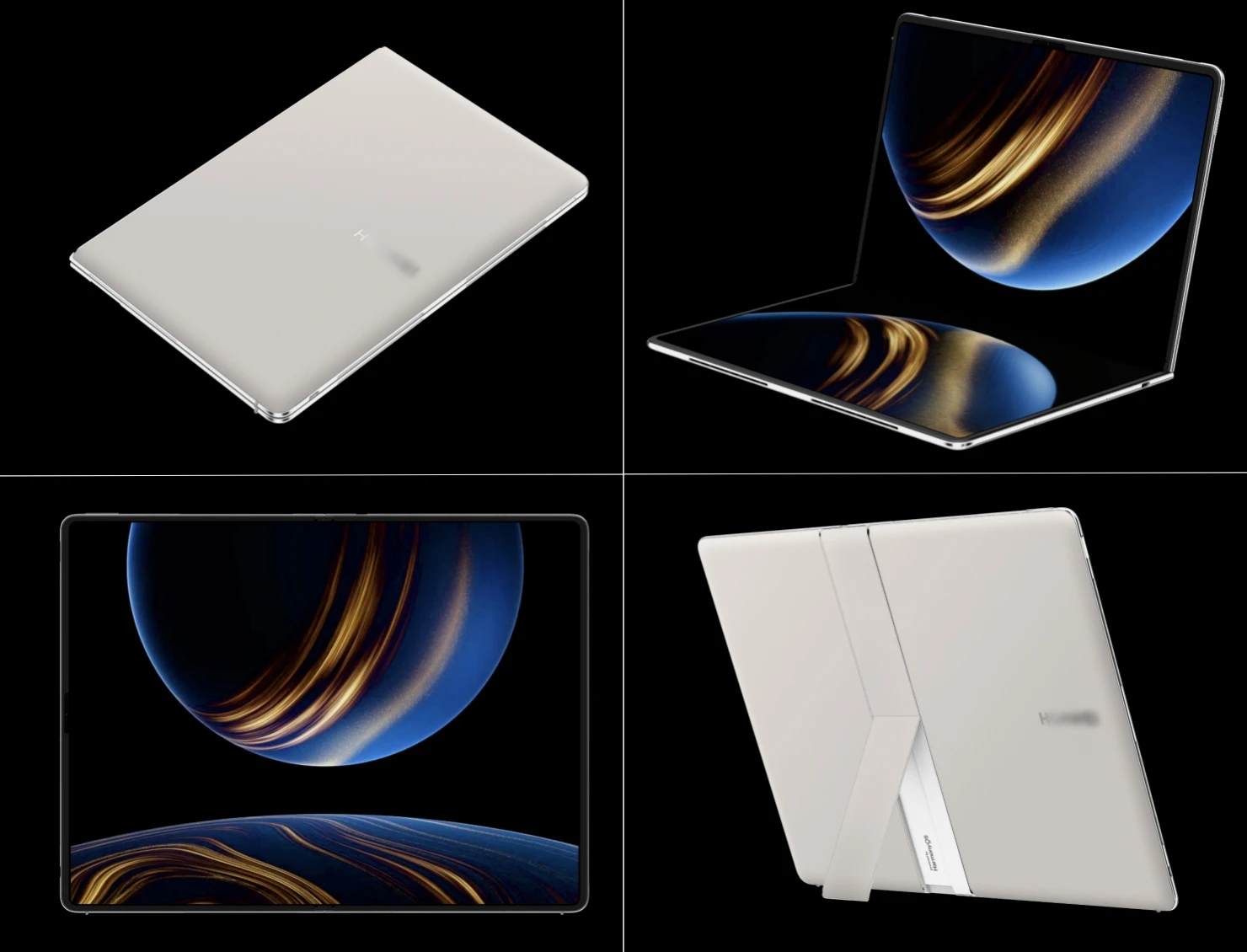

ファーウェイ初の超薄型・軽量折りたたみノートパソコンとして、この新製品は18インチのデュアルレイヤーディスプレイを搭載しています。革新的なヒンジ設計により、横向き、縦向き、折りたたみモード間のシームレスな変換が可能で、折りたたんだときのマルチアングルの安定性も備えています。洗練されたレザーラッピングプロセスと絶妙なメタル要素を組み合わせたデザインは、クラシックな美学を新たな高級感に高めています。精度、材料の互換性、美的一貫性の点で、プロトタイプの製造に特有の課題が生じています。

Kingco のテクノロジーソリューション

高品質で正確な外観のプロトタイプモデルを作成するには、ワークフローのあらゆる段階で細心の注意が必要です。当社のプロセスは生産前に始まり、当社のアカウントマネージャーがクライアントと直接連携して、クライアントの要件と実際の製造能力を完全に一致させ、当社の製造技術を通じて設計ビジョンが確実に実現できることを保証します。

すべての要件がクライアントに確認されると、当社のチームは包括的なプロジェクトの評価、プロセス計画、図面の分割/プログラミングを開始します。外観プロトタイプを正常に完成させるには、豊富なプロジェクト経験を持つ製図者が不可欠です。図面の分割を開始する前に、実現可能性と製造可能性のバランスをとりながら、クライアントの CMF 設計意図を徹底的に検討します。

製品の美観を維持するため、弊社では社内公差基準に従って組立隙間を±0.05mm以内に厳密に管理しています（お客様の仕様に基づいて調整可能）。当社の製図者は、図面の分割段階で陽極酸化、塗装、研磨などの後続の表面処理コーティングの厚さを慎重に考慮し、最終製品の寸法が正確で色が鮮やかであることを保証します。

高精度のヒンジ機構と複数の角度で安定した折り畳み構造を実現するために、当社の製図者は全体的な公差要件を個々のコンポーネントに配分します。このアプローチにより、ヒンジの機械的性能 (適切な締め付けによるスムーズな動作) と長期にわたる折り畳みの信頼性の両方が保証されます。

さらに、この折りたたみ式コンピューターのプロトタイプには複数の素材が組み込まれており、本体やミドルフレームなどのコンポーネントはアルミニウム合金から機械加工されています。当社では、大面積のアルミニウム合金の CNC 加工で発生する可能性のある内部応力を慎重に考慮し、補強リブを組み込んだり、図面分割時に構造を調整したりして、革巻きや長期保管後の変形を防ぎます。

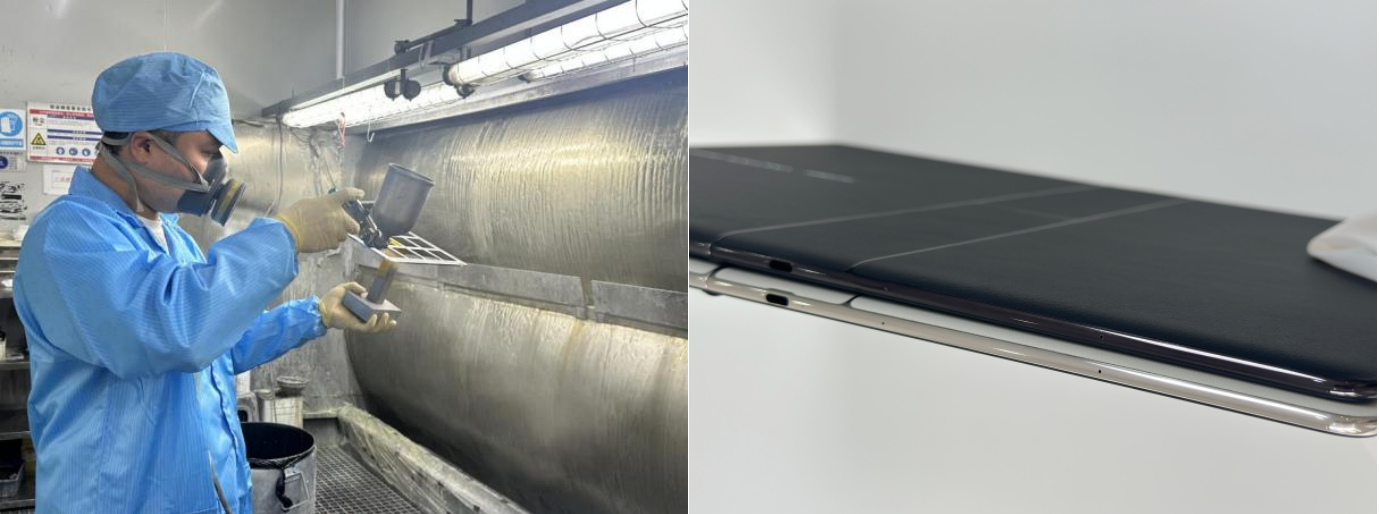

すべてのコンポーネントを CNC 加工した後、当社の手作り仕上げ部門が研削、研磨、印刷、組み立てを行い、最後に梱包して出荷する前に品質検査を行います。アルマイト処理後、フレームにカラー半透明の塗料を吹き付け、光沢を増しています。色は製品デザインCMFの重要な要素であり、当社の塗装専門家は、お客様から提供された色番号または色サンプルに基づいて迅速に色を調合し、常にお客様の満足と高い評価を獲得しています。

最後に、組み立てギャップの精度と機械的機能の両方を確保するには、組み立て中に細部に細心の注意を払うことが重要です。たとえば、革巻きバックカバーとミドルフレームは、シームレスな一体化を実現するために、厳密な公差 0.05 mm で組み立てられています。一方、ヒンジ機構のスムーズな動きと信頼性の高い機能は、組み立てプロセス中に締め付けとフィット感を慎重に調整することによって保証されます。

結論

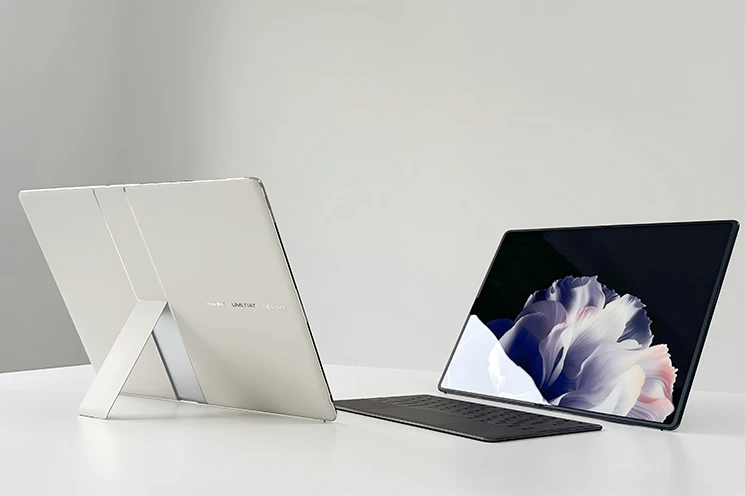

HUAWEI Matebook Fold ラップトップは、究極の美しさと革新的なテクノロジーを組み合わせており、市場で非常に人気があります。 Kingco は、ファーウェイの安定した長期パートナーとして、製品開発を合理化し、コストを削減し、市場投入までの時間を短縮するために、高品質のプロトタイプを作成することが非常に重要であることを理解しています。 Kingco は、外観プロトタイプモデル、機能プロトタイプ、精密部品の少量生産に特化しており、お客様が革新的な製品を迅速かつ効率的に市場に投入できるよう支援します。
